Convegno tecnico · Palermo · 6 dicembre 2022
Il soil washing spiegato agli ingegneri ferroviari
Al convegno sulla nuova linea ferroviaria urbana di Palermo abbiamo mostrato come si trattano e si riutilizzano le terre di scavo della galleria. Tredici giorni dopo, l’aula è venuta a vederlo in impianto.
Sezione di Palermo del Collegio degli Ingegneri Ferroviari Italiani, con il Dipartimento di Ingegneria e l’Ordine degli Ingegneri di Palermo.
Il programma
Quattro ore tra mobilità, progetto e cantiere. Il nostro intervento chiudeva la sessione sulle tecnologie costruttive.
- 14:30Registrazione dei partecipanti
- 15:00Introduzione: università, Ordine e Collegio
- 15:30Il ruolo strategico dei servizi ferroviari per la mobilità sostenibile
- 16:20Il progetto della linea
- 16:50Tecnologie costruttive della I fase e trattamento delle terre di scavoRelazione SRI · Roberto Stracquadanio, direttore tecnico dell’impianto
- 17:45Il progetto della II fase
- 18:40Domande e risposte
- 19:00Conclusione
Dove va una tonnellata di terra di scavo
Le frazioni medie in uscita, come presentate in aula. Clicca una frazione.
EER 19 12 09

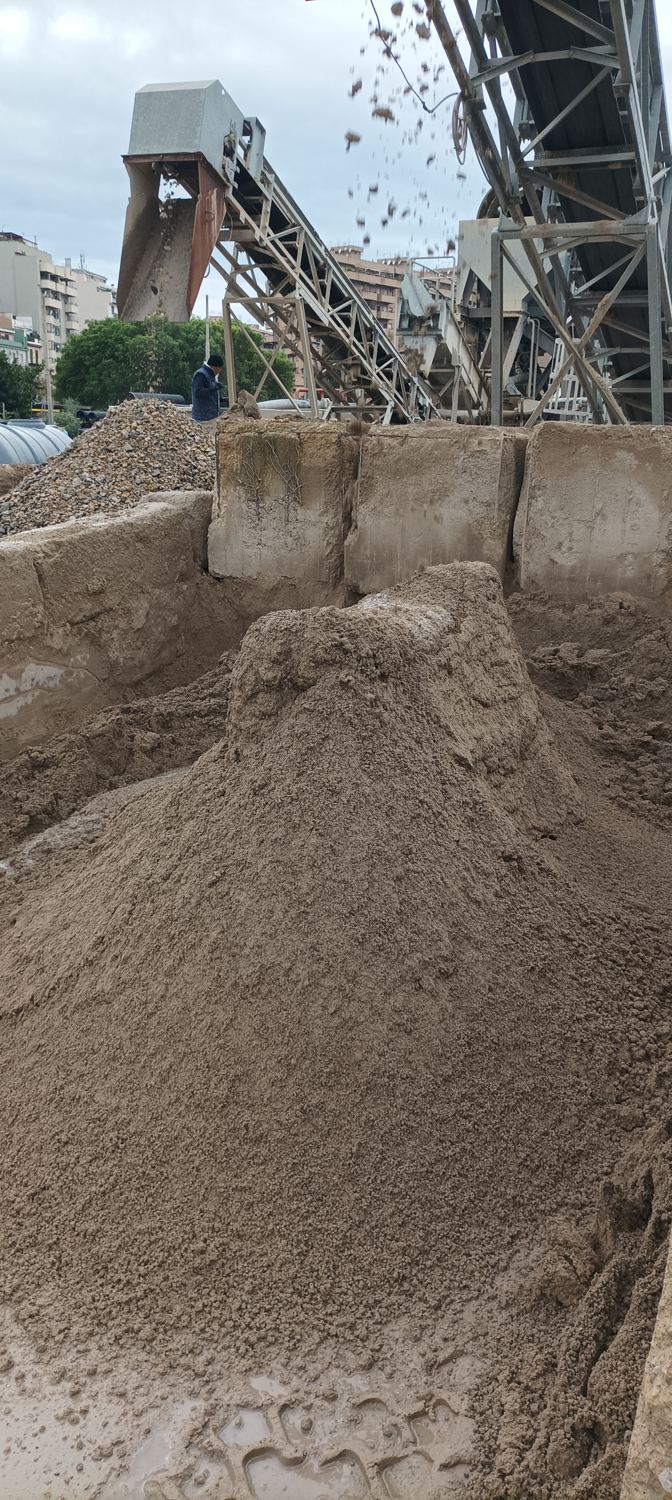

Sabbie 0–5 mm
Recuperate da idrocicloni e vagli disidratanti, poi lavaggio finale.
Valori medi indicativi; i range dipendono dalla granulometria del lotto.
dei materiali in entrata riutilizzati, quando il processo è condotto bene
La linea presentata in aula

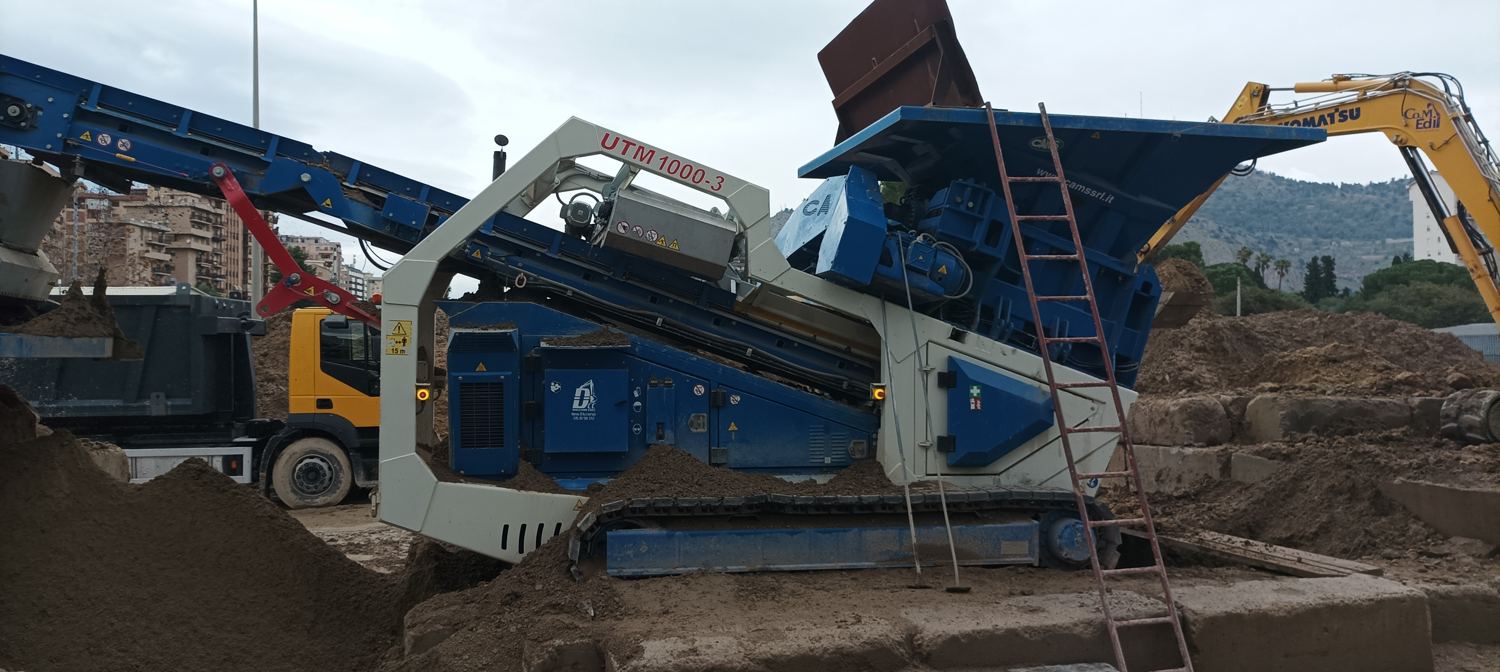

01Ricezione e triturazione
Vasche polmone tra scavo e trattamento, frantumazione dei blocchi.

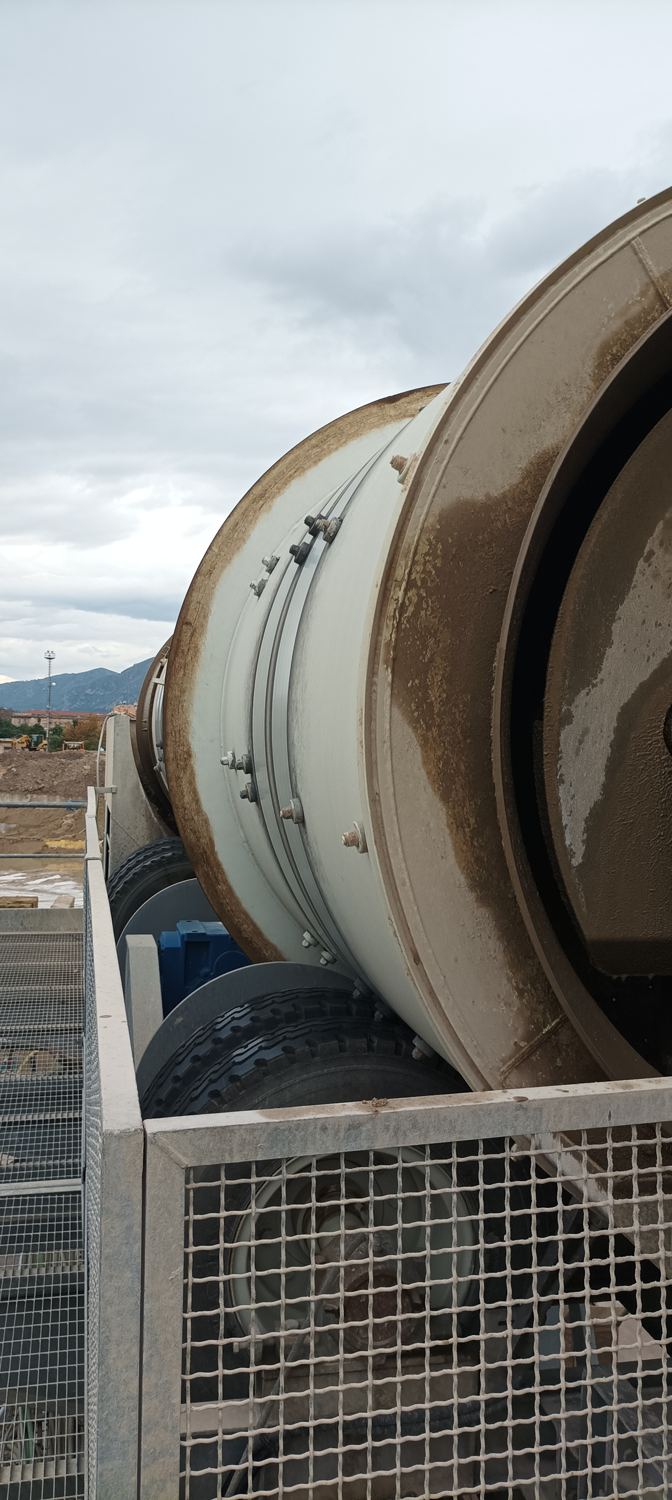

02Lavaggio e sfangatura
Il tamburo stacca il fine contaminato da ghiaie e sabbie.

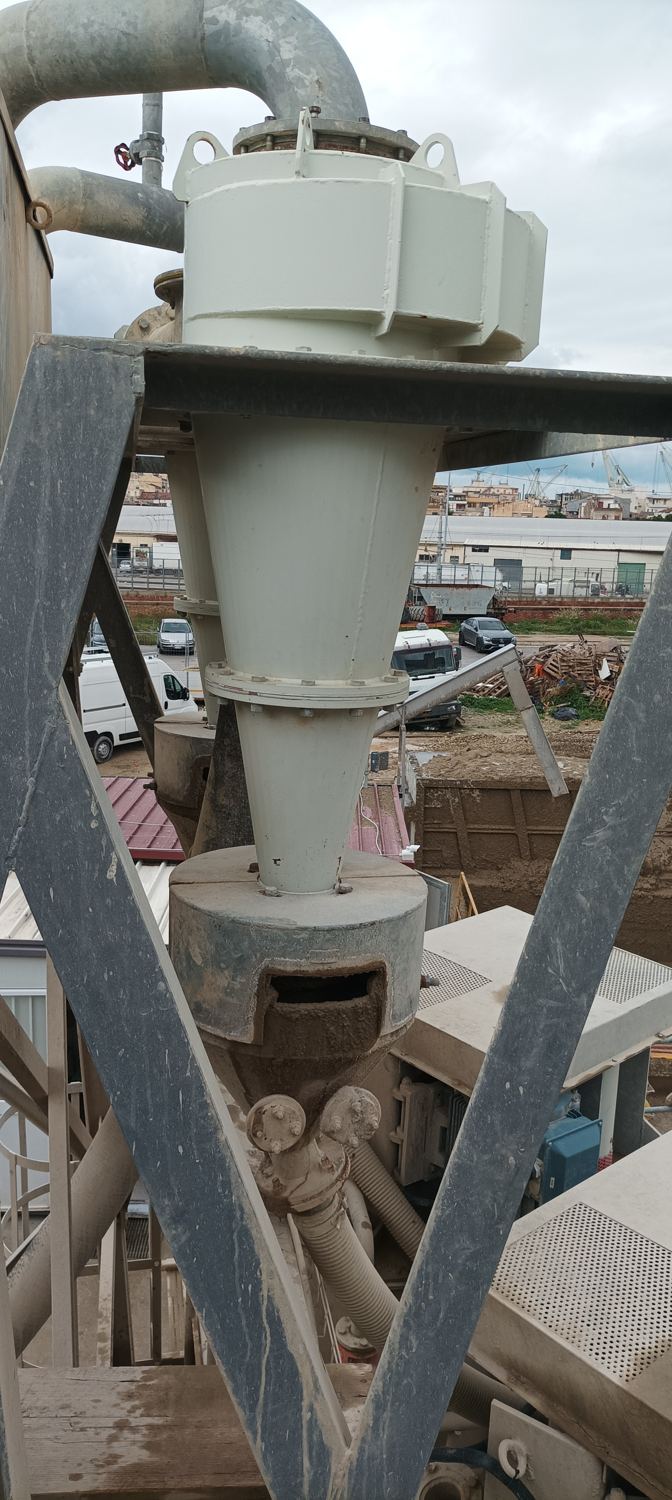

03Classificazione sabbie
Gli idrocicloni recuperano la sabbia lavata.

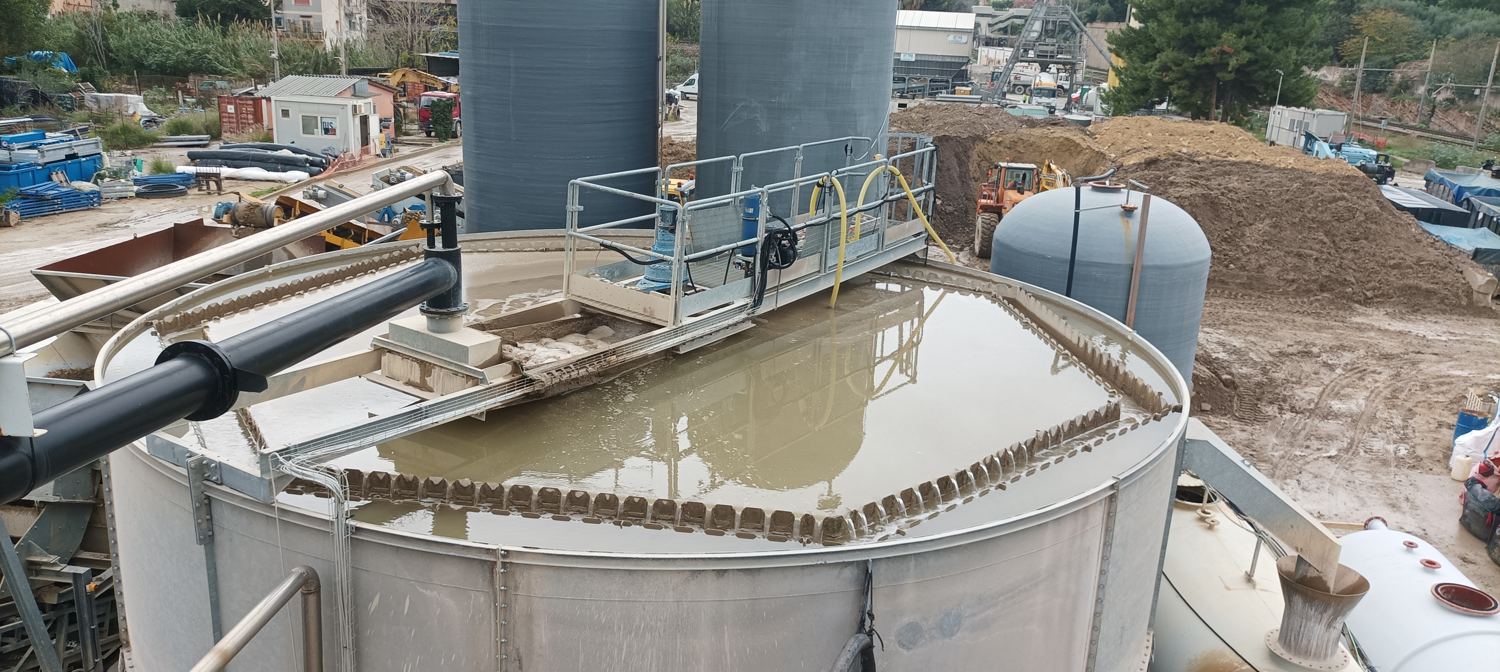

04Chiarifica
Polielettrolita dosato in automatico, l’acqua torna in ciclo.

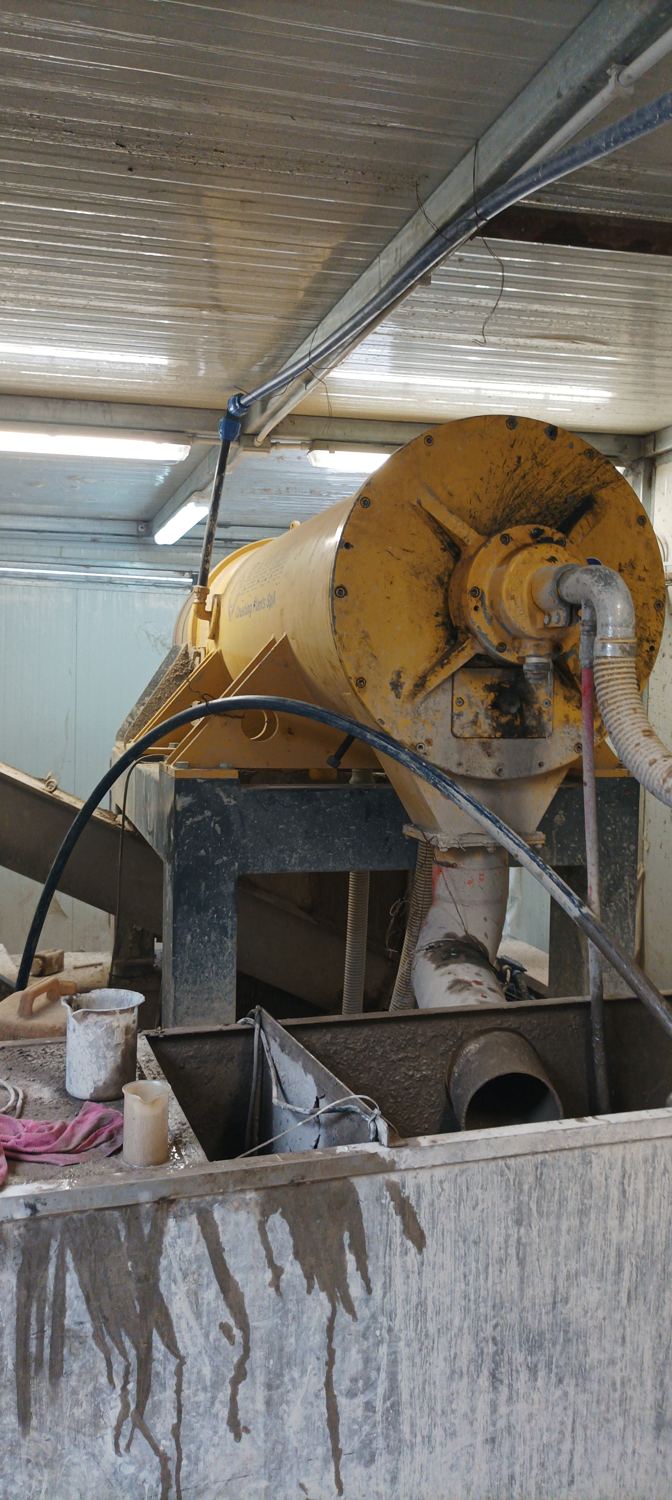

05Disidratazione fanghi
La centrifuga concentra gli inquinanti nel fango palabile.
Cosa abbiamo raccontato del cantiere
Terre di galleria molto più fini del previsto, 45% sotto i 2 mm: più fango e tempi di lavaggio più lunghi.
Armature, pezzi di trivella e spezzoni di binario: deferrizzazione e protezione del trituratore spostate a monte.
Il PLC registra pesi in ingresso e flussi di massa di ogni macchina: lo stato del processo si legge in ogni momento.
Ogni campione in uscita: laboratorio accreditato, agenzia ambientale per la validazione, una conservata a −20 °C.
19 dicembre 2022

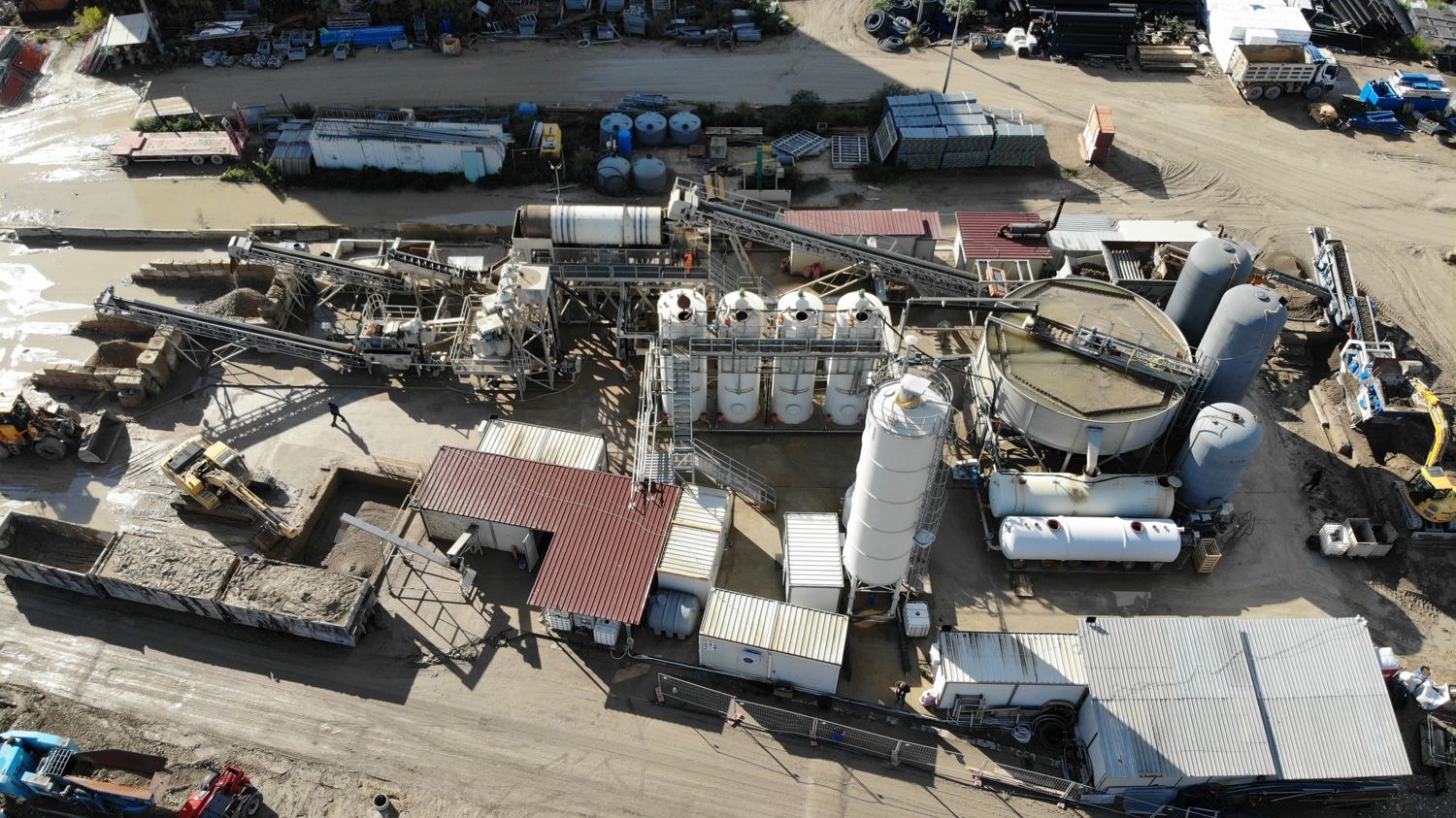

Poi l’aula è venuta in impianto
17 studenti di ingegneria e 5 accompagnatori hanno seguito la linea in funzione, dalle baie di arrivo delle terre alla disidratazione dei fanghi.
Una relazione tecnica per il vostro ordine, ateneo o cantiere?
Portiamo dati veri di impianto, non slide di catalogo.
